🛰️ Ruptela Smart5

Guia de referência do rastreador GNSS Smart5-CAN-LTE-LA-IP54 — hardware, pinagem, preparação, instalação, Configurador Avançado, E/S, geocercas e comandos SMS.

⚙️ Especificações

💡 Padrão do LED

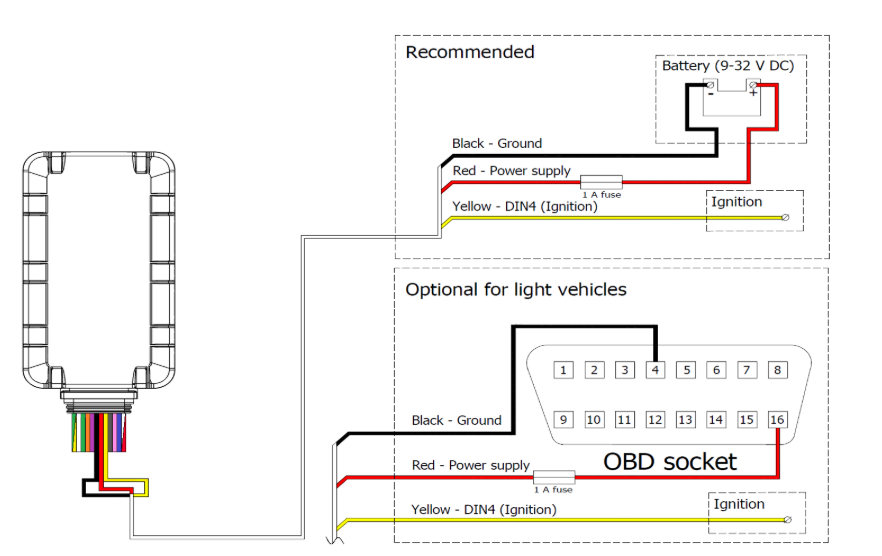

🔌 Pinagem do chicote

Cores dos fios conforme a etiqueta do equipamento:

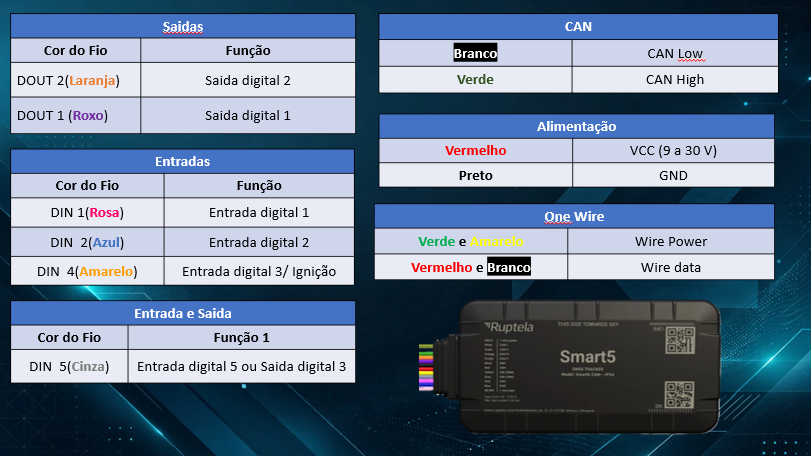

🎛️ Entradas & Saídas

O Smart5 tem 3 entradas (DIN) e 2 saídas (DOUT); um fio pode operar como entrada ou saída, conforme configurado no Configurador. Combinações possíveis:

Antes de configurar, é preciso abrir o equipamento e inserir o Nano SIM.

Abertura

• Confirme que o dispositivo está desligado;
• Destrave os 4 clipes laterais e remova a tampa com cuidado;
• Use ferramenta plástica (evite metálicas — danos podem ser permanentes).

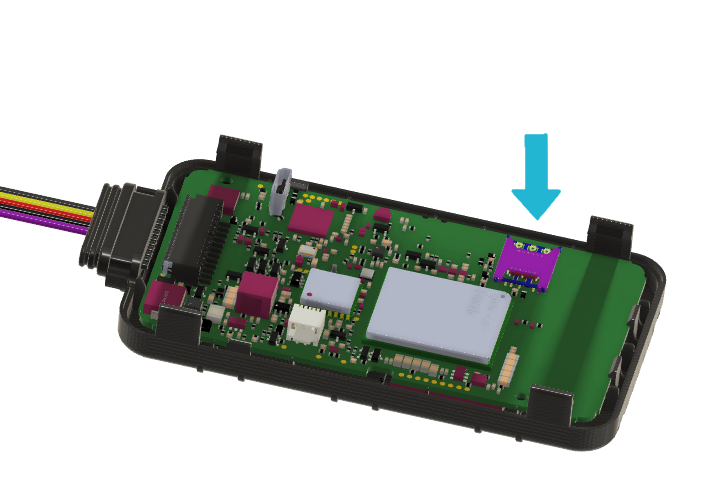

Inserção do SIM

• Insira o Nano SIM com o chip voltado para baixo, bem encaixado;
• Prefira SIM de grau industrial (ambientes > 40 °C) e não pré-pago (evita perda de conexão por saldo);
• Evite abrir o dispositivo repetidamente (desgaste dos encaixes).

USB e montagem

• Conecte o cabo Micro USB ao PC (encaixe tem orientação única);
• Após configurar, feche a carcaça em superfície plana e pressione até travar todos os lados.

• Instale em área de serviço (sob o painel, atrás da caixa de fusíveis), o mais próximo possível do topo do painel / para-brisa;

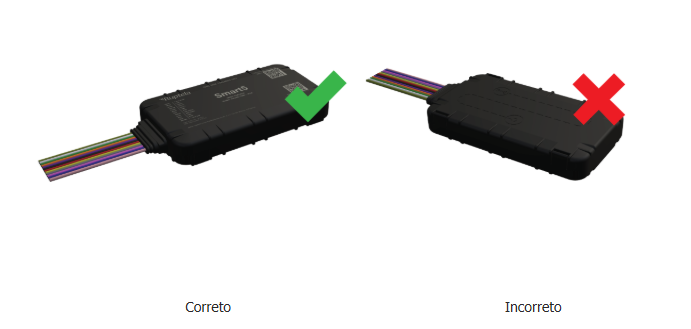

• Inclinação de até 45° em qualquer eixo, mas a face superior sempre para cima;
• Evite superfícies metálicas, cabos, e partes quentes ou em movimento;
• Fixe firme (abraçadeiras ou fita dupla-face) para não vibrar;
• Garanta alimentação e a fonte de ignição definida na detecção de motor (se via DIN).

• Revise as conexões; dê partida no veículo (ambiente aberto) e aguarde alguns minutos;
• Confirme recepção de dados via comando SMS (ver seção abaixo), pelo assistente de instalação, ou na plataforma de frota;
• Finalize sem fios soltos e com os painéis recolocados.

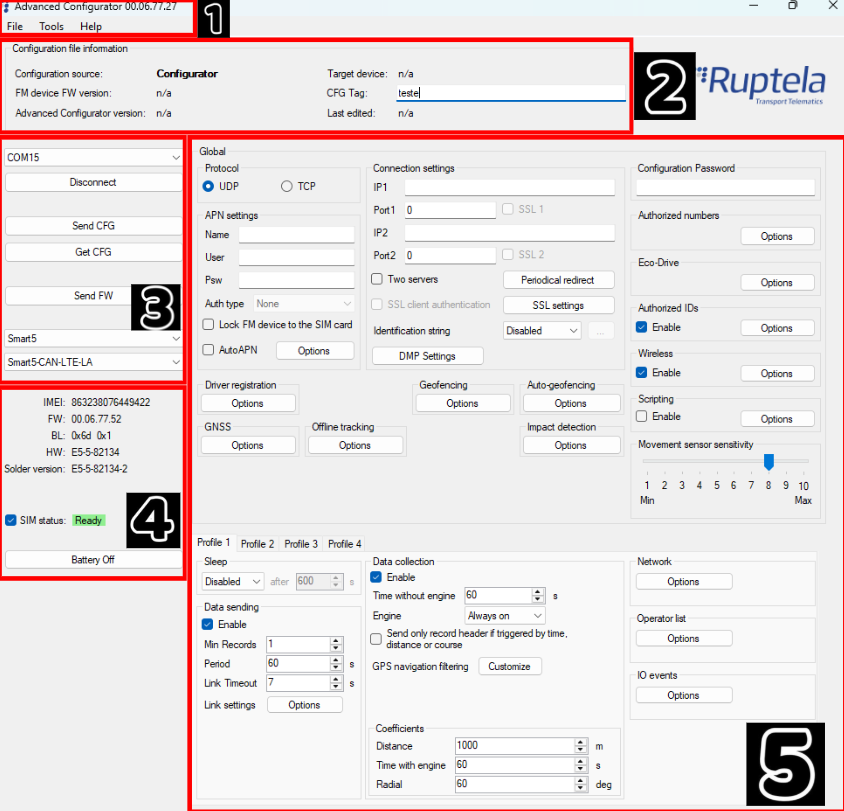

🖥️ Configurador Avançado

Baixe o Configurador Avançado na Ruptela (doc.ruptela.com → Downloads). A pasta traz o Configurador, o DiffToSMS (envio de comandos por SMS) e o manual.

O configurador permite: criar/editar configuração, enviar/ler config do dispositivo, atualizar firmware e ajustar todas as funcionalidades.

Barra de Ferramentas

Informação do arquivo de configuração

Conectar e selecionar o equipamento

• Selecione a porta COM do dispositivo e clique em Connect;
• Selecione o modelo: Smart5 → Smart5-CAN-LTE-LA;
• Ative SIM status para confirmar que o Nano Chip está reconhecido (exige alimentação externa).

Senha (obrigatória)

Preencha Configuration Password e Authorized numbers (apenas os 2 primeiros campos). Senha de 1 a 16 caracteres. Os números autorizados são necessários para os alertas de SMS/chamada.

⭐ Configuração mínima → máximo de dados

Receita prática para o Smart5 entregar o máximo de informação com o mínimo de ajustes. Comece pelo básico (comunicar), depois aplique a receita de diagnóstico; para uso em campo, veja os ajustes de produção no fim.

A. Mínimo para o device comunicar

Sem isto, não há dados (ver Comunicação e Perfis):

1. Protocolo = TCP (recomendado — sem perda; casa com o ACK do listener do app);
2. APN: Name (+ User/Psw se a operadora exigir) ou AutoAPN;
3. IP1 + Port1 do servidor/listener;
4. Data sending = Enable;
5. Send CFG para embarcar.

B. Receita de diagnóstico (máximo de dados)

C. Ajustes para produção

• Sleep: Custom/Advanced com wake por ignição (poupa bateria);
• Period maior (60–120 s) e Coefficients moderados (~500 m / 60 s / 30–60°);
• Constant link / Keepalive OFF (aceitar latência para economizar dados);
• Send only record header ON quando não precisar do payload completo em cada gatilho;
• Enable IO só nos parâmetros que a sua plataforma realmente consome;
• Manter Impact/Rollover (segurança), ciente de que impedem o sleep.

🌐 Comunicação (Device Communication)

Define como o Smart5 conversa com a plataforma. Sem IP+porta e APN o device não envia nada.

Protocolo

APN settings

Connection settings (servidores)

🛰️ GNSS & rastreamento offline

🎯 Movimento, impacto e reboque

Movement sensor sensitivity

Slider Min ↔ Max nas Global settings — usado na detecção de movimento e de motor. Max detecta movimentos leves; Min só movimentos fortes. O ideal depende do veículo.

Impact detection (acidente)

Rollover detection (capotamento)

Detecta capotagem por mudança de inclinação. Duration 100 ms · Max ângulo X/Y/Z 70° (padrões).

Accident reconstruction

Grava acelerômetro (100 Hz, 15 s antes/depois) e velocidade GNSS (10 Hz, 30 s antes/depois) em torno do acidente.

Towing detection (reboque)

Só com motor desligado. Delay after engine off 360 s · Tilt angle 10° · Min duration 1000 ms · Engine check after event 10 s. Habilitar o IO Towing alarm. (Usar Movement sensor como fonte de motor desativa o towing.)

🪪 Motorista, viagem e Eco-Drive

📤 Perfis (Sleep, envio, coleta, rede)

São 4 perfis (conjuntos de configurações). O device troca de perfil por um IO com Switch to, ou quando nenhum operador da lista é encontrado.

Sleep mode

Sleep timeout padrão 600 s (dobra se houver registros não enviados). Não dorme se: motor Always on, DIN em nível alto, Garmin ligado, evento IO de alta prioridade, cabo USB conectado ou troca de perfil pendente.

Data sending

Data collection

Rede celular & Operator list

• Network technology: Auto · GSM · LTE only (Cat-M1/Cat1) · NB-IoT. Em LTE only há Emergency network switch (cai p/ Auto por 30 min se ficar 12 h sem GPRS). Selecione a Região p/ marcar as bandas certas.
• Operator list: GPRS Attempt (2), GPRS data counter (1000 bytes), Temporary blacklist, Enable priority in list, lista por perfil + blacklist única.

📊 IO Parameters (IO events)

Depois de configurar as interfaces, habilite os parâmetros IO. Máximo de 80 IO por vez. Recomendado usar Enable IO (habilita todos os IO das interfaces selecionadas de uma vez; requer o protocolo estendido v1.1). Clear all IO desativa todos.

Propriedades de cada IO (modo manual)

📦 Firmware & Arquivos

Atualização de firmware: automática (Device Center detecta e sugere), manual (Connect → Send FW com arquivo .efw* ou pacote .fwp) ou OTA (remota via rede celular / plataforma).

📍 Geocercas

No Configurador Avançado → seção Geofencing → Options → Lista de Geocercas → Adicionar.

Comportamento por grupo: delay de entrada/saída, ação em DOUT (deve estar pré-configurada em E/S), combinação com entradas/ignição e alertas de velocidade (dados CAN têm prioridade sobre GNSS). Ative Enable IO (Geofencing) para os eventos chegarem ao servidor.

Geocerca automática

Cria uma cerca circular ao redor do veículo após o motor desligado por um tempo — útil como antifurto.

• Timer: 60–65535 s (padrão 300 s);
• Raio: 100–10000 m (padrão 500 m — grande o bastante p/ evitar alertas falsos);
• Requer protocolo v1.1 e detecção de motor por ignição (DIN4); não funciona com Sleep/Deep Sleep ativos.

Parâmetros IO & alertas

• Geofencing IO — habilite (Enable IO) para que os eventos de entrada/saída de geocerca cheguem ao servidor/plataforma;
• Autogeofence alert — parâmetro IO da geocerca automática: 0 = sem alerta · 1 = alerta (requer protocolo v1.1);
• Alerta por SMS / chamada — em IO events → Options, marque Faça uma chamada e/ou SMS Alert (mensagem personalizável) para ser avisado ao entrar/sair da geocerca. Exige um número configurado em Authorized numbers.

🚗 CAN

A interface CAN lê dados dos sistemas de bordo do veículo. Cada modo pode ser ativado numa porta CAN, e a interface deve estar fisicamente na mesma porta configurada. Para trazer os parâmetros, habilite o protocolo v1.1 e use o Enable IO.

Modos de CAN

CAN Autoconfiguration

Em IO events → Options → CAN Autoconfiguration, detecta o veículo e conecta as interfaces automaticamente:

Parâmetros adicionais por modo

Conforme o modo: Baudrate, Calc HRFC, FMS data filter, Filter by engine, Remember tachograph params when engine OFF, Smart CAN IO selection, EasyCAN. Há ainda a CAN2 (2ª porta, em modelos que a têm) e a opção Splitter-Harness (resistor de terminação de linha).

🌡️ 1-Wire (sensores / iButton)

Interface para sensores e periféricos 1-Wire. No chicote: DIN/YL = 1-wire power e RD/WH = 1-wire data (ver Pinagem).

Configurar (ex.: iButton DS1971):

1. Habilitar o protocolo v1.1 (em 5ª geração já vem ligado);
2. Habilitar 1-Wire na seção Interfaces;
3. Selecionar DS1971 no dropdown → Config:
   • Data length — quantos bytes ler (padrão 8);
   • Offset — quantos símbolos iniciais do ID pular (0–31, padrão 0);
4. Enable IO → Save (propriedades definidas automaticamente).

Usos típicos: sensores de temperatura e leitura de iButton.

🎛️ Entradas/Saídas digitais (modos)

Complementa a pinagem de E/S com os modos de configuração. O Smart5 tem DIN1, DIN2, DIN4 (IGN), DIN5/AIN1 e DOUT1, DOUT2.

Digital Inputs

Algumas versões de hardware não suportam entradas invertíveis — use o SMS setdinmode para checar.

Digital Outputs

O modo depende do periférico conectado; o mesmo modo não pode estar nos 2 DOUT. Sempre controláveis remotamente por SMS/GPRS.

Analógica: AIN1 (fio cinza) faz leitura analógica (ex.: tensão).

📶 BLE — sensores sem fio & beacons

BLE API

Permite obter dados do device ou controlar as DOUTs por outro dispositivo BLE (celular/tablet/PC) via GATT server. Campos (não precisam ser alterados): Device Name (padrão FMBT → FM + 6 últimos dígitos do IMEI), Connection PIN, Admin Password.

Beacon List

Identifica/monitora beacons BLE ao redor (só os que estiverem na lista).

Até 20 perfis e 50 beacons simultâneos.

Accessories List (sensores sem fio, até 5)

Cadastro por Slot, ID/MAC, Timeout e Type. Compatíveis:

• Tzone TZ-BT04 — temperatura e umidade (ID em HEX, atrás do sensor);
• ELA — ID em ASCII (selecionar slot/tipo antes de digitar o ID);
• Technoton S7 DUT-E / GNOM — nível de combustível (ID em HEX);
• Escort TD — ID sem dois-pontos, minúsculo.

Depois, Enable IO traz só os parâmetros aplicáveis: BT Temperature sensor N, BT humidity sensor N, Beacon battery N (N = slot).

Exemplo real cadastrado desta forma: 📶 Beacon BLE AS200 — identificação (FCC ID), hardware e passo a passo de cadastro na Beacon List / Accessories List.

🔗 Integração com o Simulador J1939

O mesmo 🔧 Simulador J1939_OBD V4.3 (KingWell) usado nos testes do VL08 também alimenta o Smart5-CAN: ele gera um barramento SAE J1939-4EXT-250K real, então serve para validar, na bancada e sem veículo, a leitura CAN do Smart5 e a decodificação dos IO Parameters — inclusive no app (aba Smart5).

🔗 Guia completo de integração →

Fiação detalhada, configuração passo a passo, correlação parâmetro↔IO, comandos AT+SDS/AT+DTC, DTC J1939, checklist e troubleshooting.

✉️ Comandos SMS & Números autorizados

Authorized numbers (segurança SMS)

Em Authorized numbers → Options:

SMS alerts

Alguns IO habilitados podem disparar um alerta SMS (mensagem customizável) para o SMS Alert Number: todos os DIN (Event on = Change), Power supply voltage (Hysteresis On Both/Falling), GPS speed (Hysteresis On Both/Rising) e Autogeofence alert (Change).

Comandos de diagnóstico

Sintaxe: senha comando (a senha configurada no equipamento). Úteis para diagnóstico em campo sem PC.

gsminfo — status de rede/internet

senha gsminfo
# ...OP 22210, nível 15, LAC 20030, CID 28289, GSM; ... GPRS 0 ...

• nível < 10 → sinal fraco (provável sem rede);
• GPRS: 0 sem internet · 1 conectado.

getapn — APN e servidores

senha getapn
# APN: banga  IP1: 92.62.134.38  Porta1: 9021  ... TCP/UDP: 0

TCP/UDP: 0 = TCP · 1 = UDP.

coords — posição GNSS

senha coords
# 2019-06-20 07:01, lat 46.144318, lon 11.881766, sat 8, hdop 100, estado 3

• sat ≥ 4 para fix preciso; hdop > 3,5 = impreciso;
• estado: 1 GNSS off · 2 sem fix · 3 fix obtido · 4 sem resposta · 5 sleep · 6 desativado.

reset — reiniciar

senha reset   # reinicia sem perder a configuração

🔗 Fontes

• Documentação Ruptela: doc.ruptela.com (Downloads → Configurador Avançado; manuais)
• Wiki Akroz Telematics (páginas salvas em _docs/smart5/): Hardware, Preparação, Instalação, Configuração, Entrada e Saída, Configurador, Geocercas
• Fabricante: Ruptela · Perkūnkiemio str. 6, LT-12130 Vilnius, Lituânia · ruptela.com
